基于STC89C52单片机的循迹智能车控制系统设计

摘要：本文设计了一种基于STC89C52单片机的循迹智能车控制系统。系统以STC89C52为核心控制器，采用光电传感器阵列进行路径识别，通过L298N电机驱动模块控制直流电机实现差速转向，并设计了电源管理电路和线上调试接口。实验结果表明，智能车能够快速、稳定地识别黑色引导线并沿其行驶，验证了控制系统设计的可行性和可靠性。本设计为智能车循迹控制提供了一种低成本、易于实现的解决方案。

关键词：STC89C52；循迹智能车；光电传感器；电机驱动；控制系统

1. 引言
智能车辆作为移动机器人的重要分支，在自动化物流、智能交通、无人驾驶等领域具有广阔的应用前景。循迹智能车作为智能车辆的基础平台，能够自主识别路径并沿引导线行驶，是学习嵌入式系统、传感器技术和控制算法的理想载体。本文基于STC89C52单片机，设计了一套完整的循迹智能车控制系统，包括硬件电路设计、软件算法实现和系统调试。

2. 系统总体设计

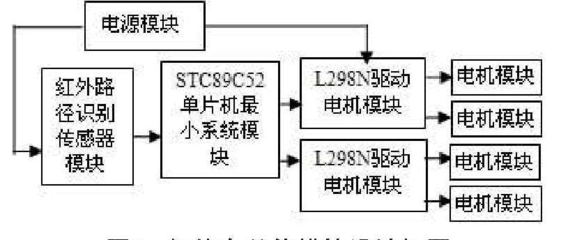

系统主要由STC89C52主控模块、路径识别模块、电机驱动模块、电源模块和调试接口组成。主控模块负责传感器信号采集、数据处理和控制决策；路径识别模块采用反射式光电传感器阵列，检测路面黑色引导线；电机驱动模块采用L298N双H桥驱动芯片，控制左右两侧直流电机的转速和方向；电源模块为各部分提供稳定的5V和7.2V电压。系统方框图如图1所示（图略）。

3. 硬件电路设计
3.1 STC89C52主控模块
STC89C52是一款低功耗、高性能的8位51内核单片机，具有8KB Flash程序存储器、512B RAM，足够本系统使用。主控电路包括最小系统（时钟电路、复位电路）和I/O口分配。

3.2 路径识别模块
采用5个反射式光电传感器（TCRT5000）组成传感器阵列，间隔布置在车头下方。传感器输出数字信号，当检测到黑线时输出高电平（或低电平，根据具体电路），单片机通过I/O口读取传感器状态，判断小车相对黑线的位置。

3.3 电机驱动模块
L298N芯片内部包含两个H桥，可同时驱动两个直流电机。单片机输出PWM信号控制电机转速，通过改变PWM占空比实现差速转向。电机驱动电路如图2所示（图略）。

3.4 电源模块
采用7.2V镍氢电池组供电，经LM7805稳压芯片输出5V为单片机及传感器供电，电机直接由7.2V供电。

4. 软件设计
软件采用C语言编写，开发环境为Keil μVision。主程序流程：系统初始化（定时器、PWM、I/O口）→读取传感器状态→判断路径偏差→计算控制量→调整PWM输出→循环。

4.1 路径识别算法
采用阈值法判断黑线位置。根据5个传感器的状态组合，确定小车偏离中心的程度，并定义相应的偏差等级（如左偏大、左偏小、居中、右偏小、右偏大）。

4.2 电机控制算法
采用比例控制（P控制）调节电机转速。根据偏差等级，计算左右电机的PWM占空比，偏差越大，差速越大。通过定时器产生PWM信号，调节电机两端平均电压，实现转速控制。

4.3 控制流程
程序循环执行：采样传感器→查表获取偏差等级→计算左右轮PWM值→更新PWM寄存器→延时。为保证实时性，循环周期设为10ms。

5. 系统调试与实验结果
搭建实验平台进行测试。智能车能够沿黑色引导线稳定行驶，最大速度为0.5m/s，循迹误差不超过±2cm。在直角弯和S弯等复杂路径下也能顺利通过。实验证明系统设计合理，控制算法有效。

6. 结论
本文设计了一种基于STC89C52单片机的循迹智能车控制系统，详细介绍了硬件电路和软件算法。实验结果表明，该系统能够实现稳定、快速的循迹功能，具有成本低、可靠性高、易于扩展等优点，可作为智能车教学的平台或进一步开发的基础。

参考文献：
[1] 郭天祥. 新概念51单片机C语言教程[M]. 北京: 电子工业出版社, 2009.
[2] 李宁, 王强. 基于STC89C52的智能循迹小车设计[J]. 电子制作, 2018(14): 23-25.
[3] 张华, 刘明. 光电传感器在路径识别中的应用研究[J]. 传感器与微系统, 2017, 36(5): 78-80.
